Кромочные ленты

Кромка — это лента, которой заклеивают (облицовывают) торцы плиты, чтобы они выглядели аккуратно и не разрушались. В PlanPlace кромки — это полноценный материал со своей ценой, который привязывается к плитам и учитывается в расчёте стоимости. В этой статье разберём, как их настраивать.

Зачем нужны кромки и как они считаются

Когда плиту распиливают, её торцы остаются «голыми». Чтобы мебель выглядела законченной, торцы оклеивают кромочной лентой. В системе кромка:

• отвечает за внешний вид торцов на 3D-модели;
• участвует в расчёте цены изделия;
• считается по погонным метрам (то есть по суммарной длине оклеенных торцов).

Как создать набор кромок

Кромки удобно хранить наборами (папками) — как правило, один набор на тип материала. Порядок такой:

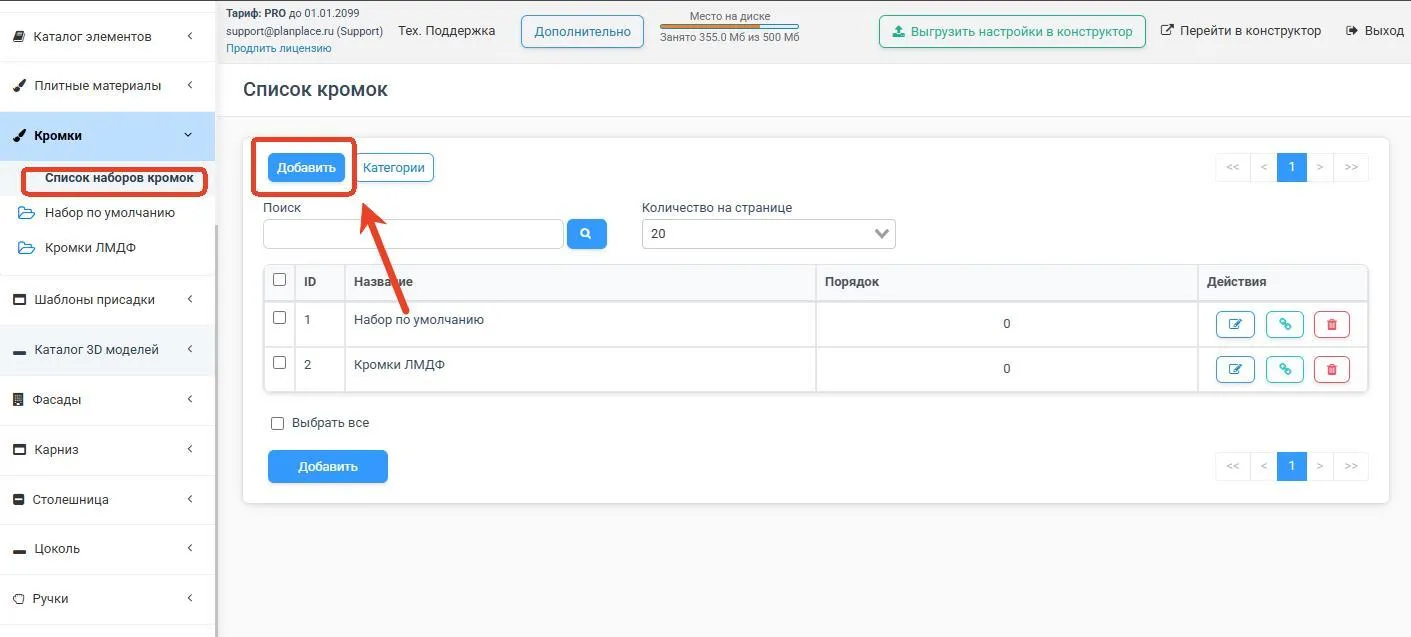

1. Откройте раздел «Список кромок» и нажмите создание нового набора.
2. В поле «Название» задайте понятное имя по типу материала — например, «Кромки ЛДСП», «Кромки ЛМДФ», «Кромки HDF».
3. Нажмите «Сохранить и выйти» — набор появится в общем списке.

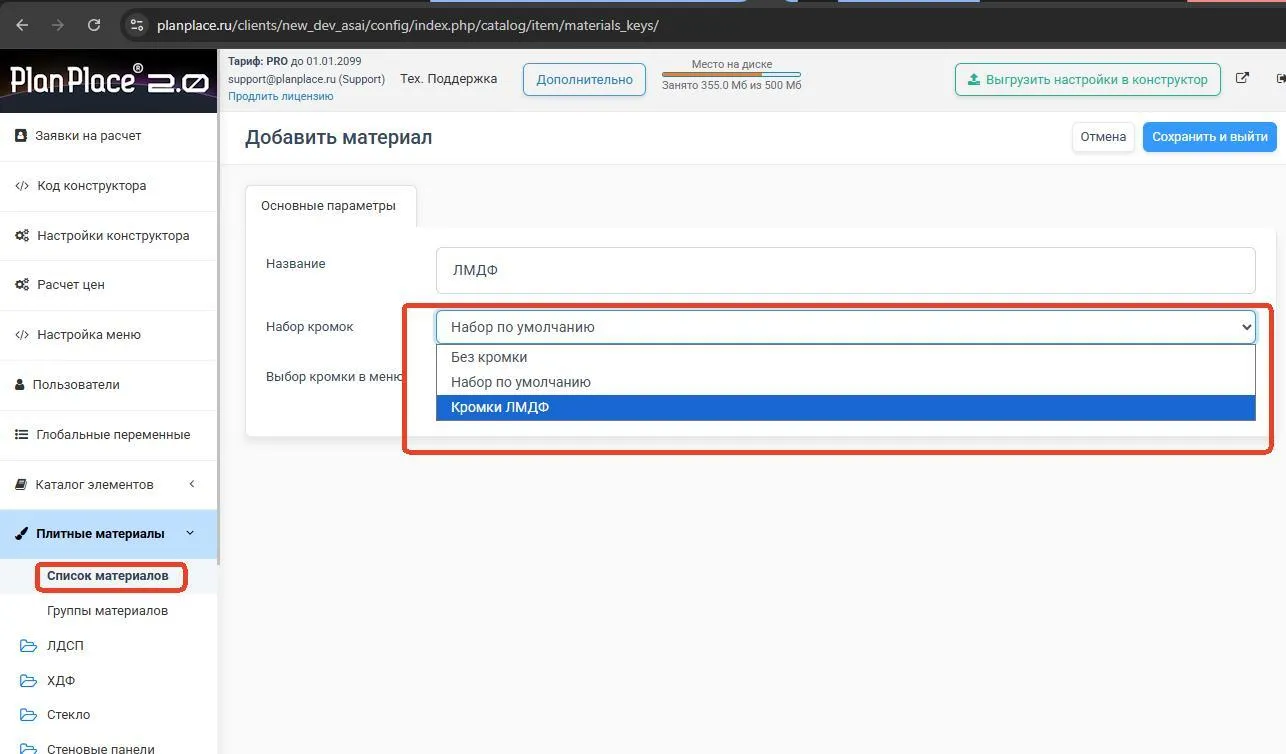

Готовый набор остаётся привязать к плитам (см. ниже раздел «Привязка кромок к плитам»): в карточке плитного материала выберите этот набор в поле привязки к кромке и убедитесь, что материал не помечен как «без кромки». Если нужно, чтобы дизайнер сам выбирал кромку на сцене, включите опцию «Выбирать кромку в меню».

Параметры кромки

У кромки те же базовые поля, что и у плиты:

• Название;
• Артикул;
• Категория;
• Видимость в конструкторе;
• Толщина (например, 0,4 мм, 1 мм, 2 мм — для разных задач и торцов);
• Цена и способ её расчёта;
• параметры отображения (цвет, текстура).

Привязка кромок к плитам — главный принцип

Самое важное правило: каждый плитный материал привязывается к своему набору кромок. Это значит, что когда технолог настраивает деталь из конкретного ЛДСП, ему предлагаются только подходящие к этому ЛДСП кромки — обычно совпадающие по цвету/декору.

Рекомендация. Для каждого плитного материала создавайте отдельную папку (набор) кромок. Так вы не запутаетесь и точно не подберёте к белому ЛДСП кромку «под дуб». Кромки, не поддерживаемые материалом, в интерфейсе просто не отображаются.

Привязка настраивается со стороны плитного материала (поле «привязка к кромке») и может массово редактироваться через Excel.

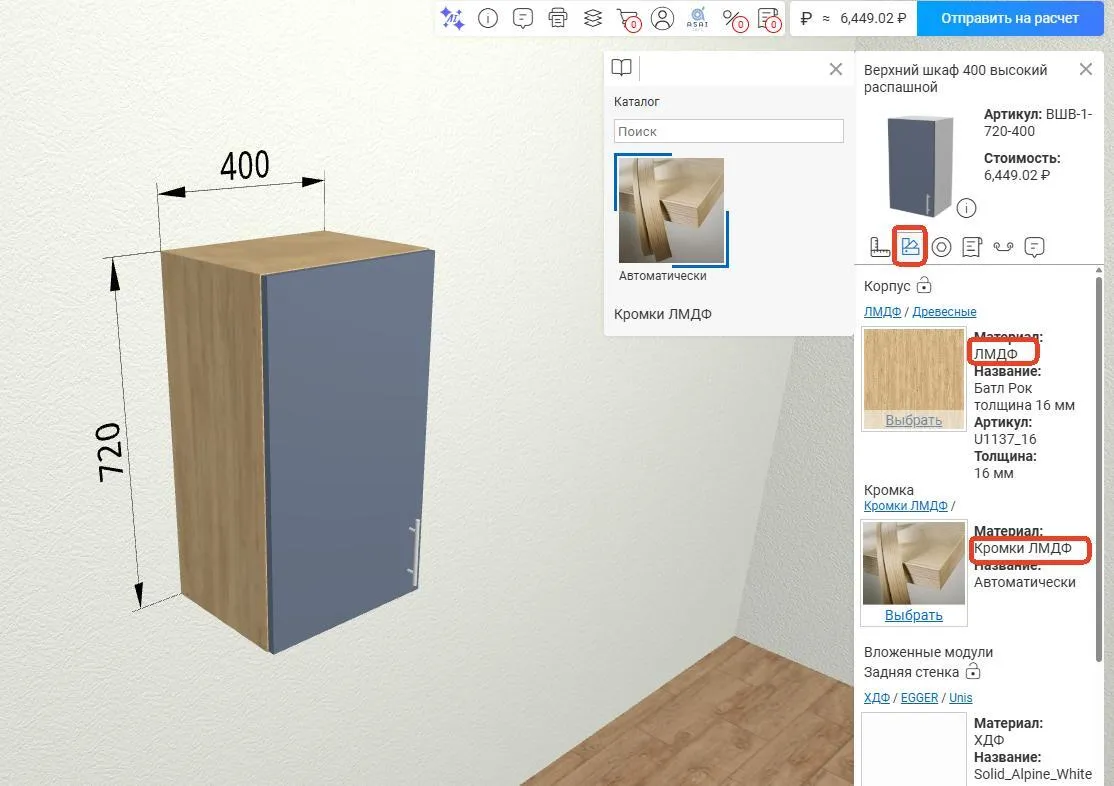

Что меняет дизайнер на сцене

Если в настройке плитного материала включить «Выбирать кромку в меню», дизайнер сможет на сцене менять кромку у детали. Важно понимать границы этой свободы:

• меняется только внешний вид кромки (цвет/декор), толщина не меняется — её закладывает технолог в модели. Сделано намеренно: на переднем торце может быть кромка 1 мм, а на остальных 0,4 мм, и дизайнеру не нужно это рушить;
• грани, где кромка не предусмотрена моделью, остаются без кромки — новая там не появляется;
• дизайнеру предлагаются только кромки из набора этого материала. Например, если деталь сделана из ЛМДФ, к ней не подставятся кромки от ЛДСП — у каждого материала свой набор.

Группы материалов. Когда деталь использует группу материалов (например, «Корпус» = ЛДСП + ЛМДФ), при переключении материала автоматически подставляются кромки именно того материала, который выбрали.

Автоматическое создание кромок из плит

Чтобы не заводить кромки вручную, система может сгенерировать их сразу из плитных материалов по их толщине. Это самый быстрый способ — не придётся связывать каждую плиту с каждой кромкой.

Что нужно подготовить:

• плитные материалы уже созданы, и у них заданы толщины;
• каждому материалу назначен набор кромок (материал не помечен «без кромки»);
• вы решили, как организуете наборы (обычно — отдельный набор на тип материала).

Шаги:

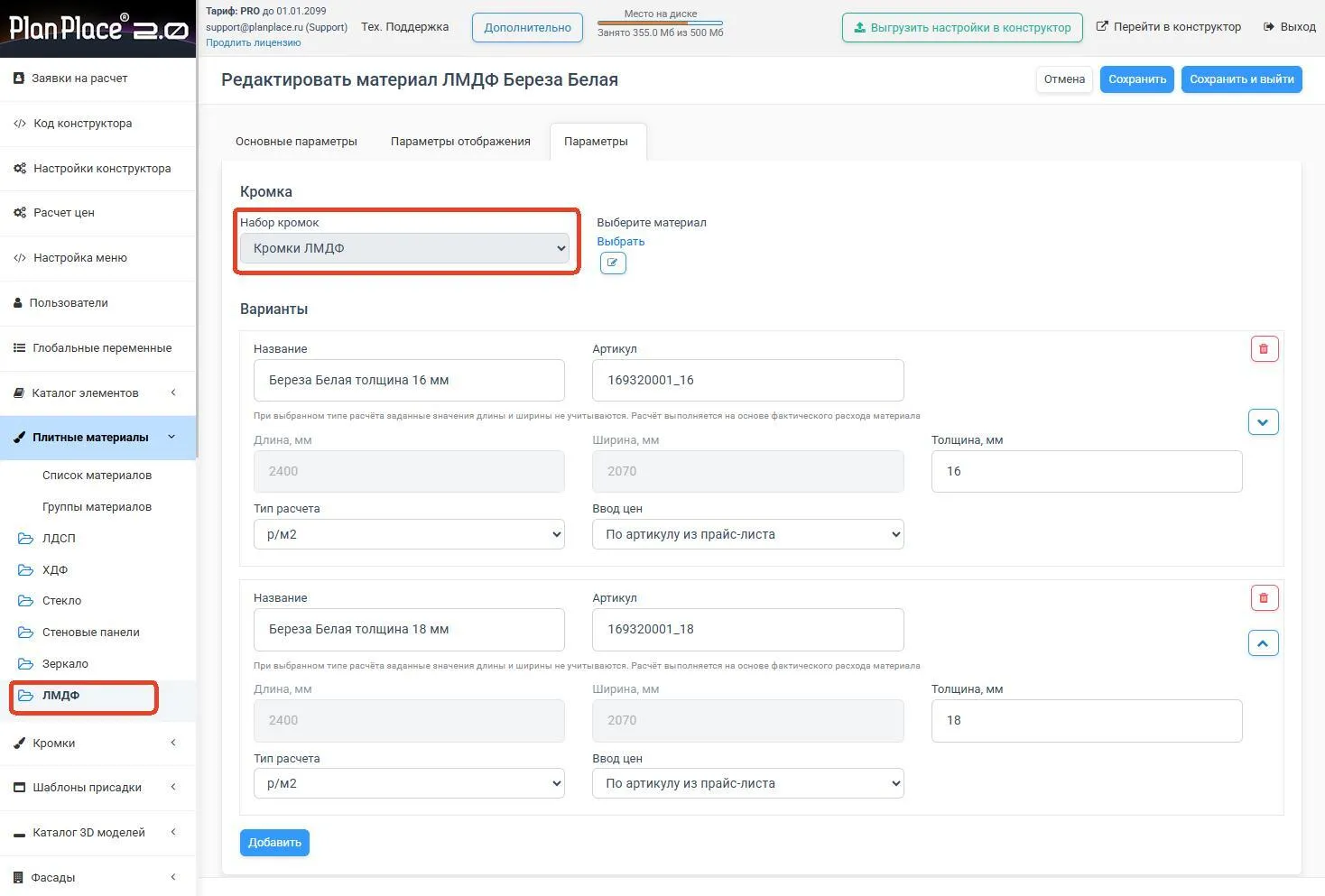

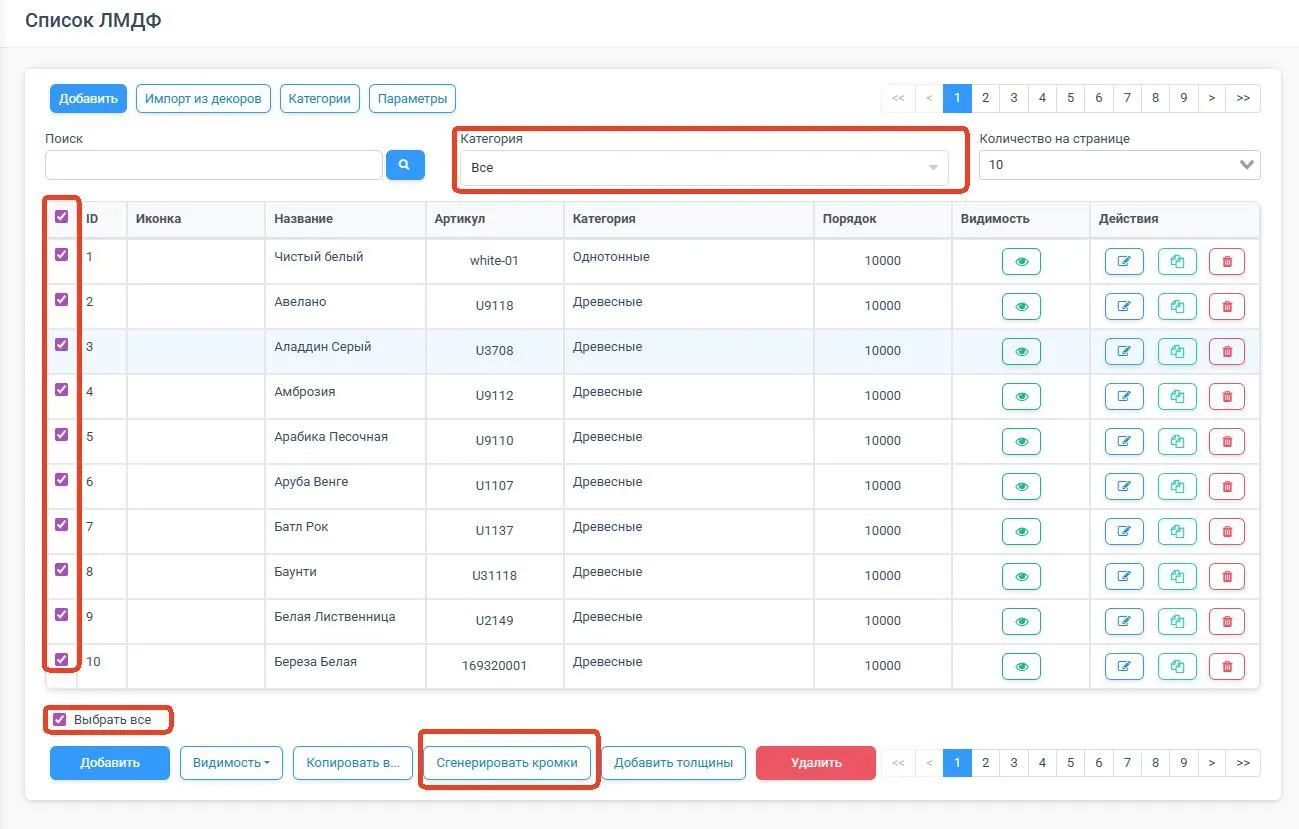

1. В списке плитных материалов выделите нужные плиты — одну, несколько, всю категорию или весь список. Активные фильтры ограничивают выбор.
2. В массовых действиях запустите «Генерацию кромок». Система покажет все толщины, найденные у выбранных плит.

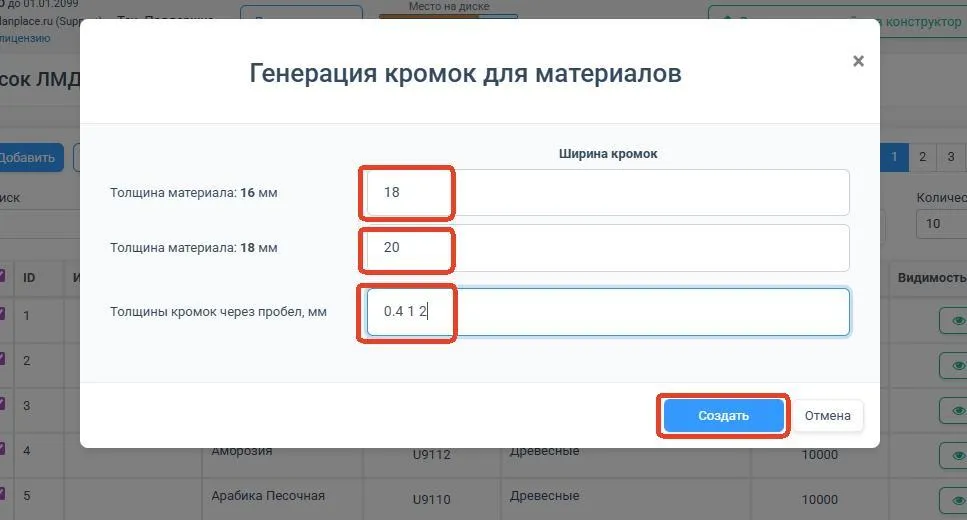

3. Для каждой толщины заполните два поля:
   • Ширина кромки — обычно на 1–2 мм больше толщины плиты (например, для плиты 16 мм — ширина 18 мм);
   • Толщины кромок — перечислите через пробел (например, 0.4 1 или 0.4 1 2; точка и запятая равнозначны).
4. Нажмите «Создать».

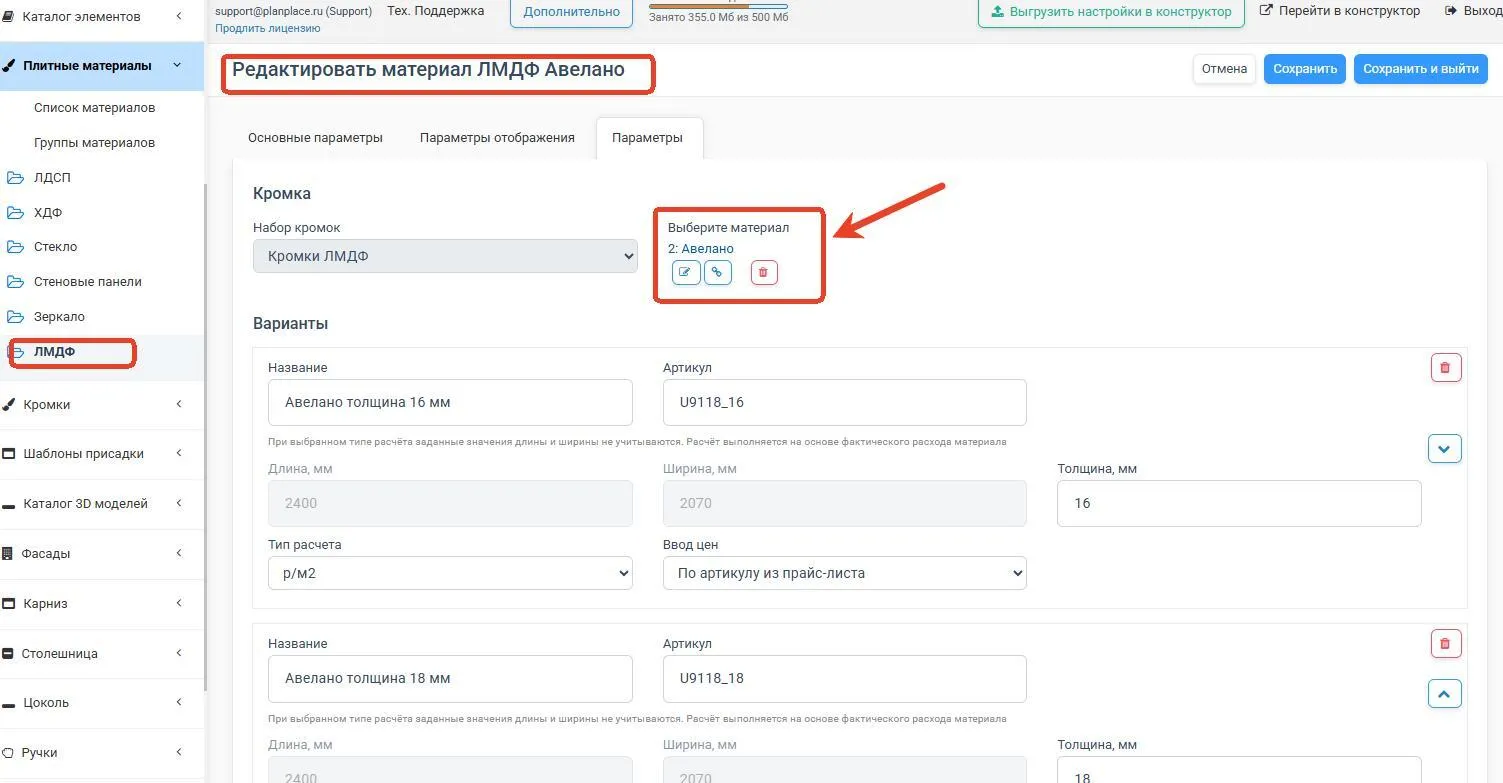

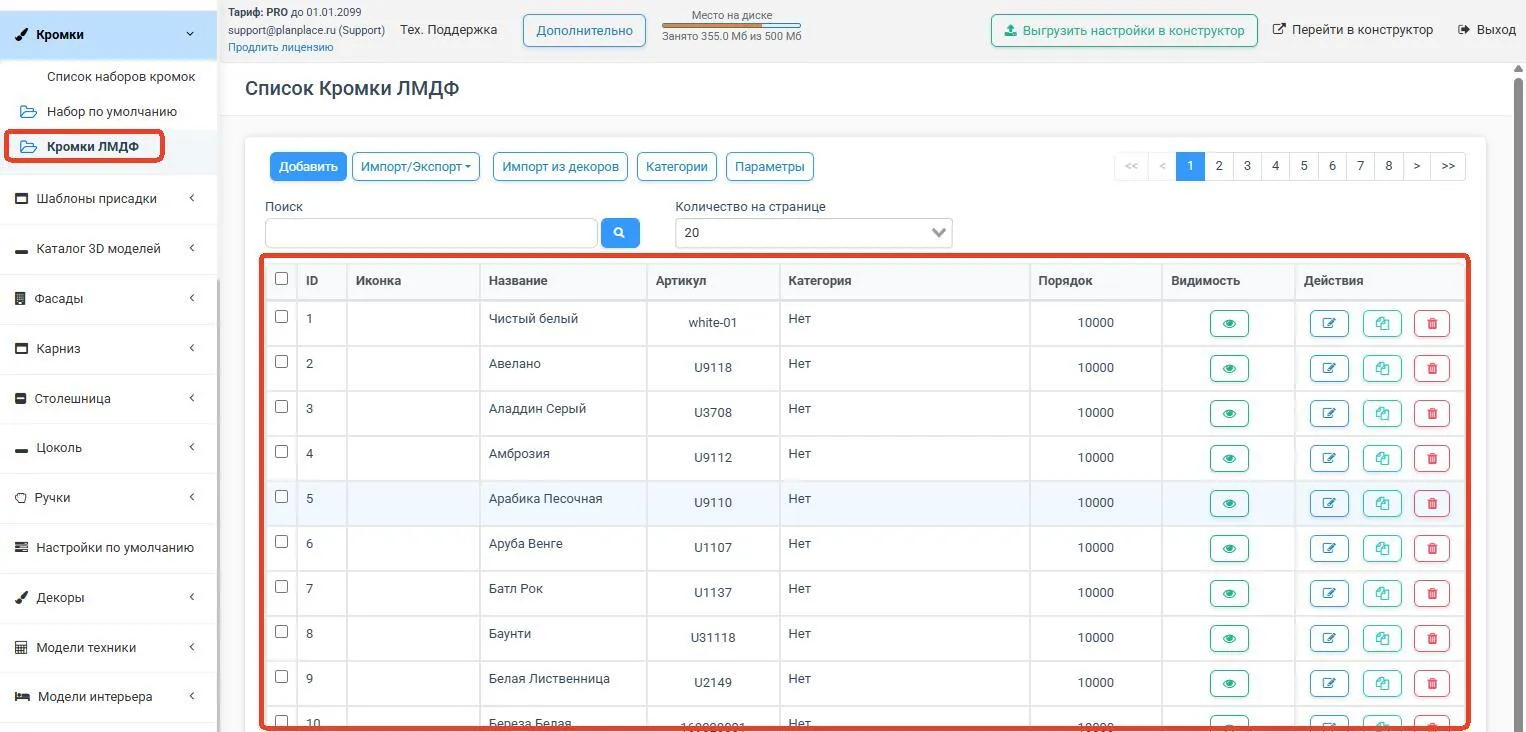

Остальное система заполнит сама:

• Наименование — на основе названия исходной плиты;
• Артикул — из артикула материала или декора с добавлением ширины и толщины;
• Декор — копируется из плиты;
• Тип расчёта цены — «рубль за погонный метр»;
• Привязку к исходному плитному материалу.

Если кромки уже есть. Для плиты без кромок система создаст и привяжет новые. Если кромки уже заведены — обновит только кромки этого материала, не трогая остальной набор.

Не удаляйте кромки и наборы, которые используются в проектах — это может сломать существующие проекты. Ненужные типы лучше скрывать, а не удалять.

Толщины кромок

Разные торцы оклеивают кромкой разной толщины: видимые «лицевые» торцы — толстой (1–2 мм), скрытые — тонкой (0,4 мм). В системе можно добавлять новые толщины кромок и удалять ненужные стандартными средствами. Если нужной толщины нет в списке, её обычно можно ввести вручную в настройках детали.

Ценообразование

Цена кромки задаётся так же, как у плит, тремя способами (см. «Доступные типы расчётов»):

1. ручной ввод;
2. цена за категорию;
3. привязка к артикулу из прайс-листа.

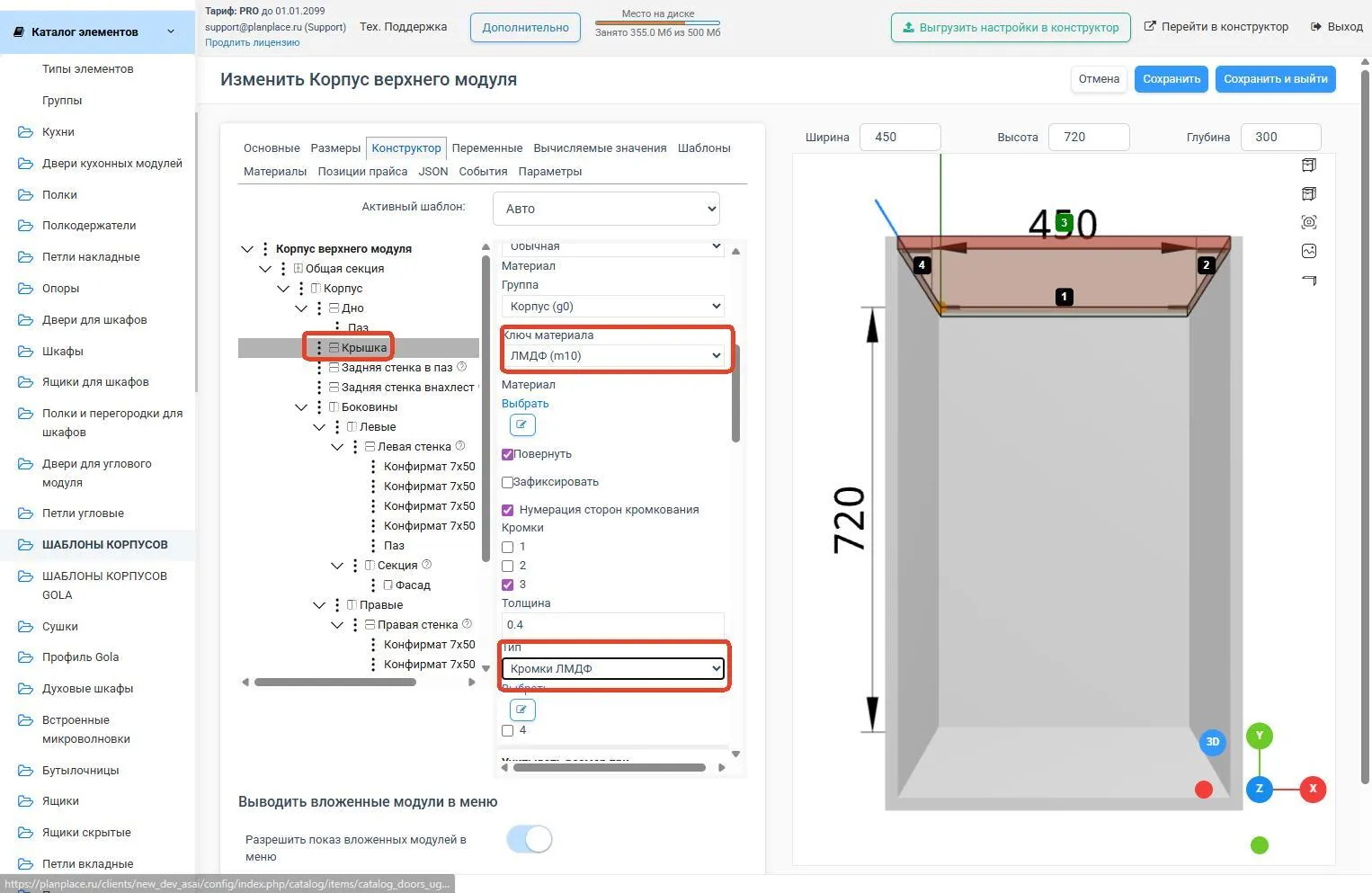

Поскольку кромка считается по погонным метрам, итоговая стоимость зависит от того, сколько торцов и какой длины облицовано в конкретном изделии. Где именно деталь кромится, задаётся в конфигураторе на уровне детали — там для каждой грани можно указать кромку, а кнопка «Закромить всё» применяет кромки сразу ко всем подходящим деталям модуля.

Импорт и экспорт

Кромки выгружаются и загружаются в XLSX так же, как плиты: те же колонки и те же коды (тип расчёта m — р/п.м., ввод цен c — по артикулу из прайс-листа). Ключ списка кромок — butts.

Строк в таблице кромок обычно больше, чем плит: у каждой толщины листа может быть несколько толщин кромки (например, кромка 0,4 мм идёт к ЛДСП 16, 18 и 25 мм, 0,8 мм — к тем же, и т. д.). Сколько толщин кромки вы завели, во столько раз и длиннее список.

Приём. Чтобы массово назначить одну и ту же кромку многим материалам (например, на производстве везде белая), выгрузите список, проставьте в колонке привязки один и тот же идентификатор кромки для нужных строк и загрузите обратно — удобно делать формулами Excel (ВПР/VLOOKUP).

Реальный пример. Одна кромка «Acapulco» (артикул F685_ST10) выгружается набором вариантов «толщина × ширина»:

Название варианта	Артикул варианта	Толщина	Ширина	Длина	Тип расчёта
Acapulco 0.4×19 мм	F685_ST10_0.4x19	0,4	19	5000	m (п.м.)
Acapulco 0.8×23 мм	F685_ST10_0.8x23	0,8	23	5000	m (п.м.)
Acapulco 1×19 мм	F685_ST10_1x19	1	19	5000	m (п.м.)

Так под один декор кромки заводятся сразу все ходовые сочетания толщины (0,4 / 0,8 / 1 / 2 мм) и ширины (19 / 23 / 28 мм), а в детали вы выбираете нужный вариант на конкретную грань.

Коротко

Кромка — это лента для облицовки торцов, материал со своей толщиной, ценой (за погонный метр) и привязкой к конкретным плитам. Для каждой плиты держите свой набор кромок, используйте автогенерацию при импорте из декоров и привязывайте цены к прайс-листу для удобного обновления. Назначение кромок на грани деталей выполняется уже в конфигураторе.
